Башмаки железнодорожные
Башмак сбрасывающий (колесосбрасыватель) является предохранительным устройством, обеспечивающим принудительный сброс подвижного состава с рельсов.
Башмаки выпускаются для рельсов Р-50 и Р-65 в правом и левом исполнении относительно направления движения.
|
|
КСБ-Р с ручным приводом |
КСБ-Э под электропривод |
|
Вес, кг. |
57 |
Рельс Р-50 – 180 Рельс Р-65 – 210 |
|
Габаритные размеры, мм. |
680х210х650 |
рельс Р-50 – 3055х1506х400 рельс Р-65 – 3055х1506х395 |
|
Возвышение в рабочем положении, мм. |
не более 500 |
не более 500 |
|
Возвышение в нерабочем положении, мм. |
не более 45 |
не более 45 |
|
Время снятия и установки, сек. |
10 |
- |
Башмак накаточный универсальный, тип «ЛЯГУШКА» применяется для подъема (закатывания) на рельсы сошедшего подвижного состава. В комплект входят два накаточных башмака – левый и правый с двумя крепёжными полосами под подошву рельса.
Технические характеристики:
Вес комплекта – 215 кг.
Габаритные размеры башмака (левый, правый) - 1280х710х210 мм
Материал – сталь
Башмак накаточный универсальный, тип «ЛЯГУШКА», проект 495СС, стальной сварной применяется для подъема (закатывания) на рельсы сошедшего подвижного состава.
Состав и технические характеристики комплекта:
|
|
Кол-во, шт. |
Масса, кг. |
Размеры, мм. |
|
Башмак накаточный левый |
1 |
100 |
1000х740х250 |
|
Башмак накаточный правый |
1 |
100 |
1000х740х250 |
|
Клин правый |
1 |
4 |
|
|
Клин левый |
1 |
4 |
|
|
Клин-вкладыш |
2 |
4 |
|
Башмак накаточный универсальный, тип «ГОРБУША», проект 300СС, стальной сварной применяется для подъема (закатывания) на рельсы сошедшего подвижного состава в стесненных условиях, где невозможно использовать башмак «ЛЯГУШКА».
Состав и технические характеристики комплекта:
|
|
Кол-во, шт. |
Масса, кг. |
Размеры, мм. |
|
Башмак накаточный наружный |
1 |
50 |
980х290х255 |
|
Башмак накаточный внутренний |
1 |
78 |
1030х380х280 |
|
Клин |
2 |
3 |
|
|
Зацеп большой |
1 |
3 |
|
|
Зацеп малый |
1 |
|
Горбушка литая применяется для подъема (закатывания) на рельсы сошедшего подвижного состава. В комплект входят два накаточных башмака – левый и правый.
Технические характеристики:
Вес комплекта - 125 кг
Габаритные размеры башмак внешний - 830х240х205 мм
Габаритные размеры башмак внутренний - 830х290х205 мм

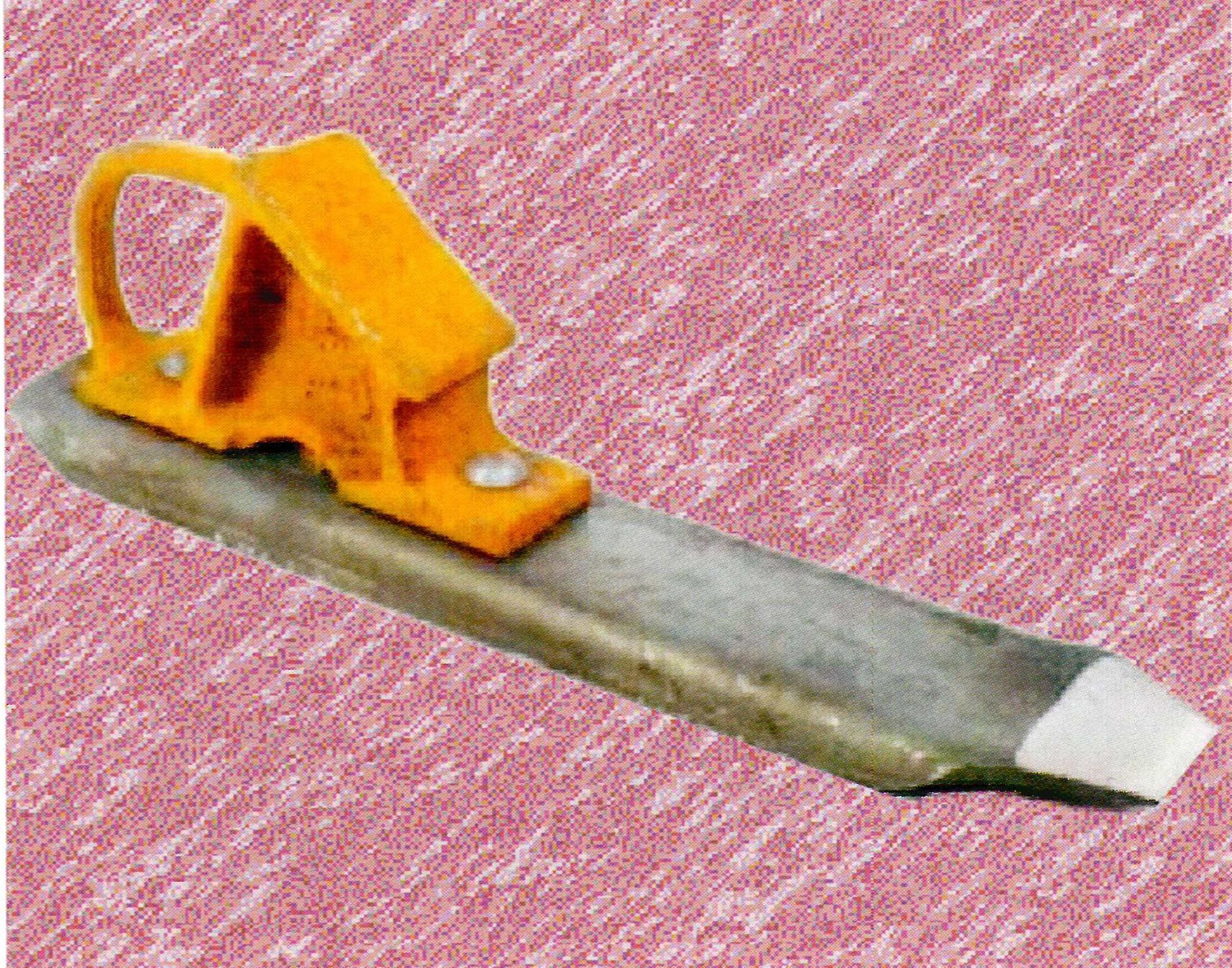

Башмак тормозной горочный 8739.00 предназначен для торможения грузовых и других типов вагонов на сортировочных горках, предгорочных путях, маневровых вытяжках и полугорках, может использоваться на указанных объектах в качестве закрепляющего башмака.
Технические характеристики:
Вес, кг. – 7±0,2
Габаритные размеры, мм. – 500±5х97х123±1
Допустимая скорость движения вагонов при торможении башмаком – не более 16 км/ч
Допустимая осевая нагрузка колеса вагона, тормозимого башмаком – до 28 тс.
Башмак тормозной горочный искробезопасный предназначен для предотвращения самопроизвольного движения транспортного средства на объектах, где предъявляются повышенные требования по пожарной безопасности.
Изготавливается из искробезопасных материалов алюминий и латунь, а так же сталь с обмеднением поверхности.
Технические характеристики:
Вес, кг. – 6,2±0,3
Габаритные размеры, мм. – 497±3х93±2х137±5
