Ручной путевой инструмент и приспособления
Ручной путевой инструмент используется на железной дороге и включает в себя простые ручные инструменты и приспособления, применяемые для строительных, ремонтных работ, а также работ текущего содержания ЖД путей
В разделе ручного путевого инструмента представлена наиболее востребованная продукция. В любой момент мы изготовим кованый инструмент (и другие изделия) массой до 10 кг по вашему техническому заданию или чертежу.
Молоток путейский предназначен для забивки костылей вручную для крепления железнодорожных рельсов.
Технические характеристики:
Масса, кг – 4
Лом лапчатый применяется для захвата и вытаскивания костылей из шпалы на полную высоту без подкладывания под опорную часть головки посторонних предметов.
Технические характеристики:
Масса, кг – 7

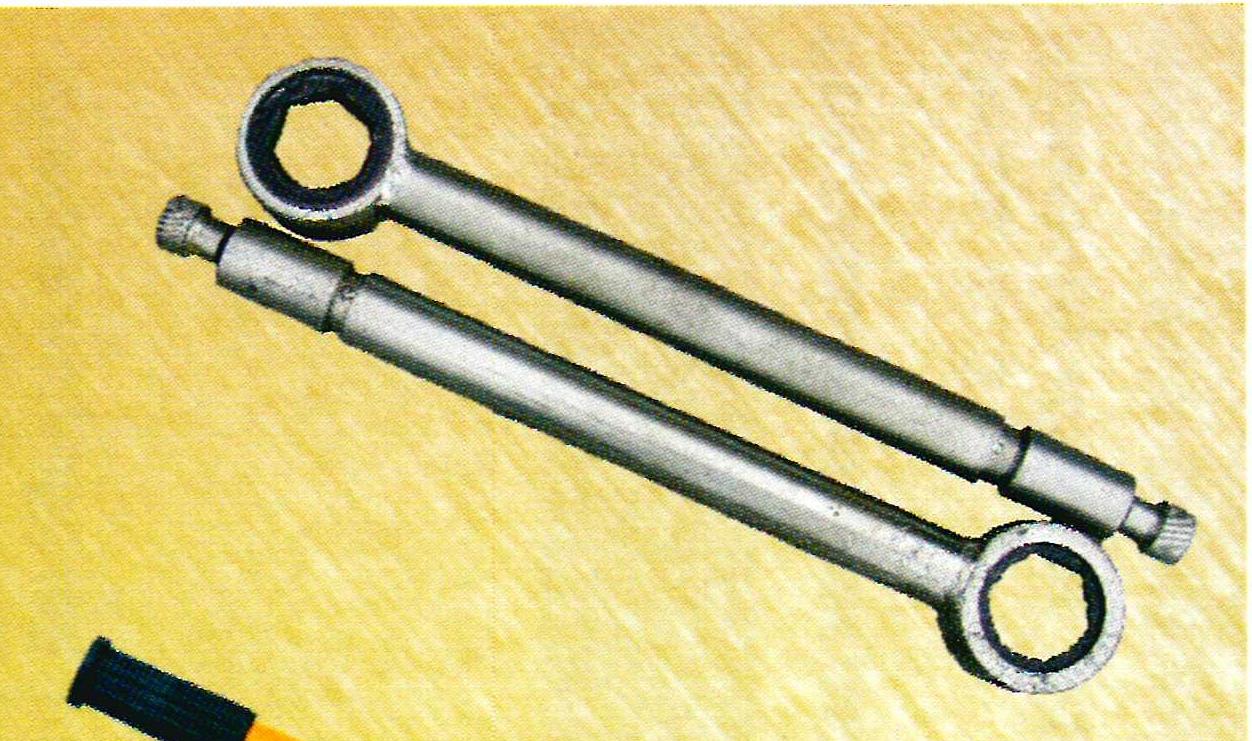

Ключ гаечный путевой используется для работы с железнодорожным крепежом, такие как гайки и болты. Зев ключа делается по ширине гайки, с другого конца он, обычно, больше на 1 мм для работы с деформированными гайками.
Технические характеристики:
Масса, кг – от 2,0 до 4,5
Размер: 32х36 / 36х37 / 36х41 / 41х42
Костыленаддёргиватель (лапа отбойная) используется для извлечения костылей, в основном, в зимнее время, когда рожки лома лапчатого не удаётся завести под головку костыля.
Технические характеристики:
Масса, кг – 2,4
Костыленаддёргиватель (лапа отбойная) с ручкой
Зубило путейское предназначено для рубки рельсов и срубания гаек. Используется только после насадки на ручку.
Технические характеристики:
Масса, кг – 2,5
Зубило путейское с ручкой
Дексель применяется для срубания заусенцев на деревянных шпалах и брусьях, а также для зачистки постелей под подкладками. Задней стороной пользуются для укладки в путь пучинных карточек. Режущее лезвие затачивают с одной стороны подобно лезвию стамески.
Технические характеристики:
Масса, кг – 2,5
Кирка остроконечная одинарная/ Кирка остроконечная двойная предназначена для раскирковки твёрдого балласта, грунта, льда и прочего.
Технические характеристики:
Масса, кг – 2,5/ 3,4
Клещи рельсовые предназначены для переноски рельсов типа Р38, Р43, Р50 и Р65. Допускаемая грузоподъёмность до 50 кг.
Технические характеристики:
Масса, кг – 8

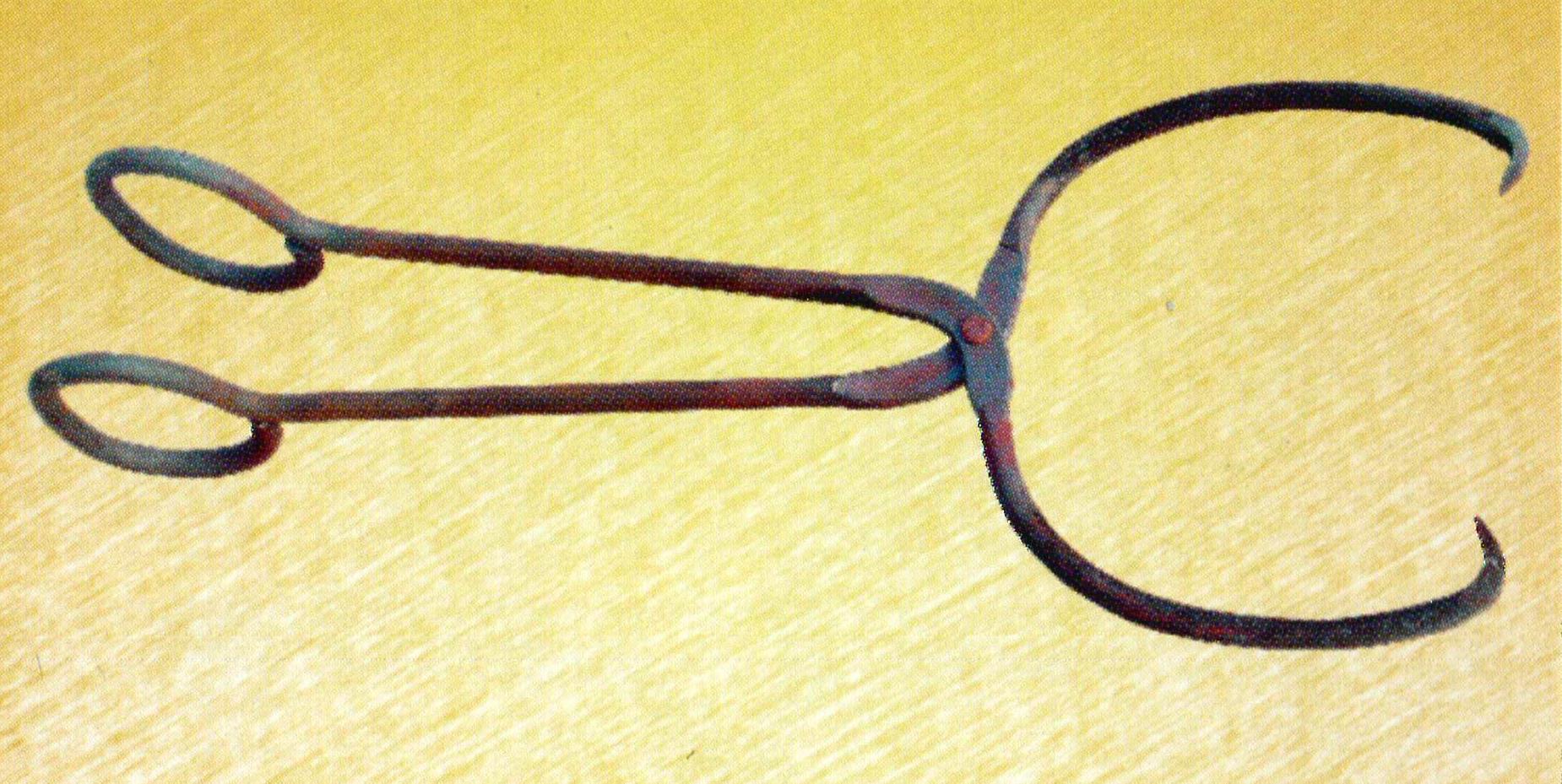

Клещи шпальные предназначены для затаскивания новых и вытаскивания старых шпал при их смене. Концы клещей, захватывающих шпалу, должны сходиться в одной плоскости.
Технические характеристики:
Масса, кг – 3,8
Шпалоносы предназначены для переноски шпал.
Технические характеристики:
Масса, кг – 4
Вилы щебёночные применяются при работе со щебнем и другими подобными сыпучими материалами крупных фракций.
Ключ путевой трещоточный реверсивный предназначен для откручивания и закручивания гаек крепления железнодорожных клеммно-болтовых скреплений и железнодорожных шурупов.
Ключ представлен в следующих модификациях:
Технические характеристики:
|
|
КПТР-36 |
КПТР-41 |
КПТР-50 |
|
Допустимое усилие на рукоятке, кгс. |
30 |
30 |
30 |
|
Длина, мм. |
420 |
420 |
555 |
|
Масса (не более), кг. |
2,4 |
2,4 |
3,5 |
Лебёдка путейская универсальная применяется для одиночной смены дефектных железобетонных, деревянных шпал и брусьев при ремонтно-путевых работах и текущем содержании пути.
Технические характеристики:
Усилие на тросе, кгс.: 1000
Масса, кг.: 20
Размер, мм.: 1000х250х200
Передаточное число: 1:9
Преимущества приспособления:
- Повышает производительность труда в 3 раза, снижает трудоемкость в 4 раза;
- Возможна смена шпал без удаления щебня из шпальных ящиков;
- Имеет небольшую массу и габаритные размеры;
- Простота конструкции не требует специальной подготовки и высокой квалификации обслуживающего персонала;
- В рабочем состоянии не занимает габарит подвижного состава, вследствие чего не требуется его снятие с пути при пропуске поездов.
Универсальный путевой ключ КБ-ЖБР «Контроль» применяется для откручивания и закручивания гаек клеммных и закладных болтов и скреплений ЖБР при ремонтно-путевых работах и текущем содержании пути. Представляет собой сборную конструкцию, состоящую из планетарного редуктора, рукоятки, рычага и храпового механизма.
Технические характеристики:
Максимальное/предельное усилие для затяжки клеммного болта, кг.м.:20
Максимальное/предельное усилие для затяжки закладного болта, кг.м.:15
Максимальное/предельное усилие для затяжки скреплений ЖБР, кг.м.:18
Масса, кг.: 7,2
Размер, мм.: 500х125х1150
Преимущества приспособления:
- Обеспечивает гарантированное закрепление клеммных и закладных болтов и скреплений ЖБР согласно установленных норм;
- Снижает трудоемкость в 3 раза;
- Повышает производительность в 2 раза.

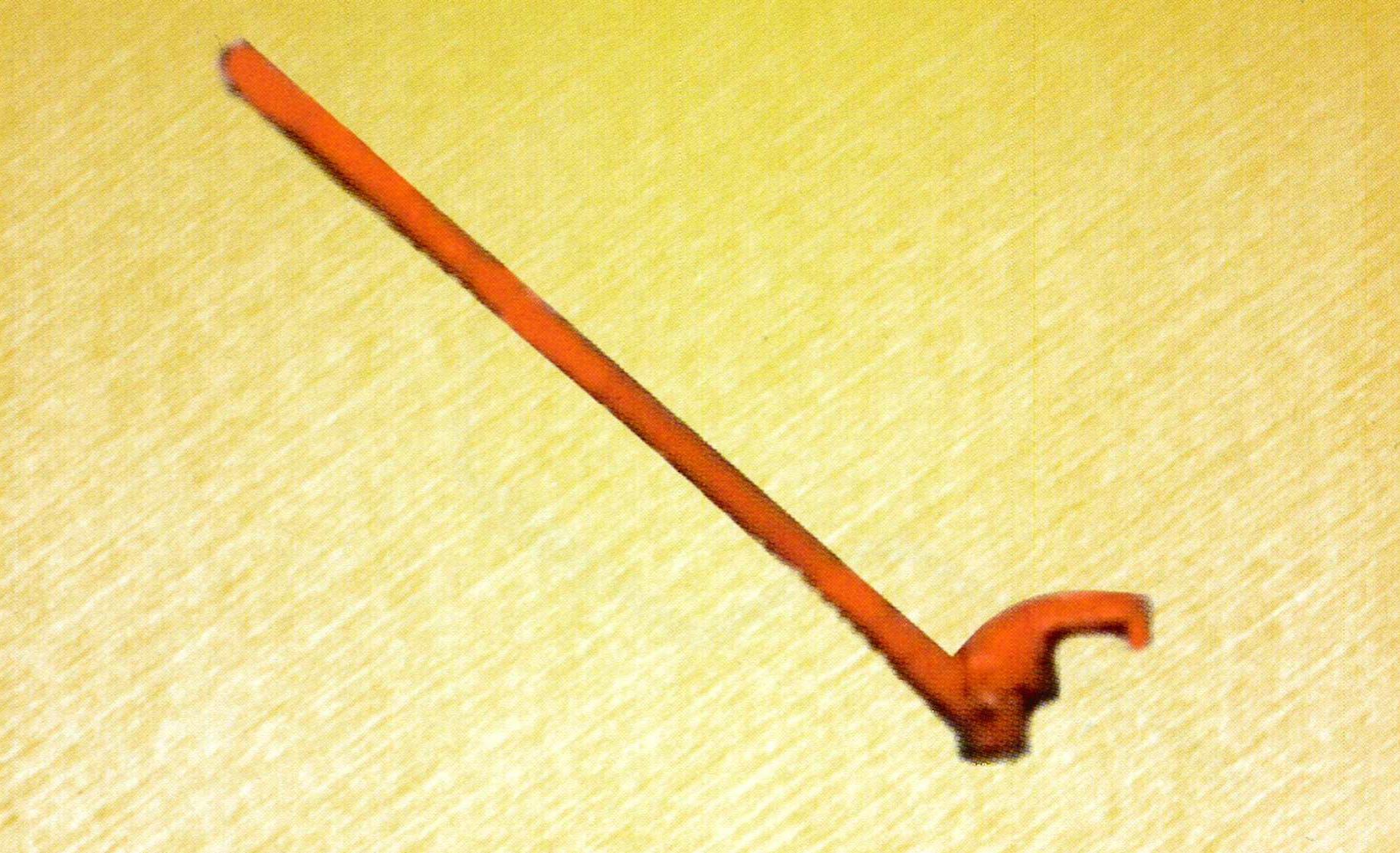

Ключ монтажный АРС-1 предназначен для работы с анкерно-рельсовыми скреплениями.
Технические характеристики:
Масса, кг.: 3
Длина, мм.: 1000
Ключ АРС-4 применяется для снятия и установки монорегулятора для скрепления АРС. Работа выполняется при нахождении монорегулятора во 2-м положении. Ключ также предназначен для переключения монорегулятора из одного положения в другое, для чего на торце рукоятки предусмотрен гаечный ключ на 36 мм.
Технические характеристики:
Масса, кг.: 3,8
Размер, мм.: 1360х260х40

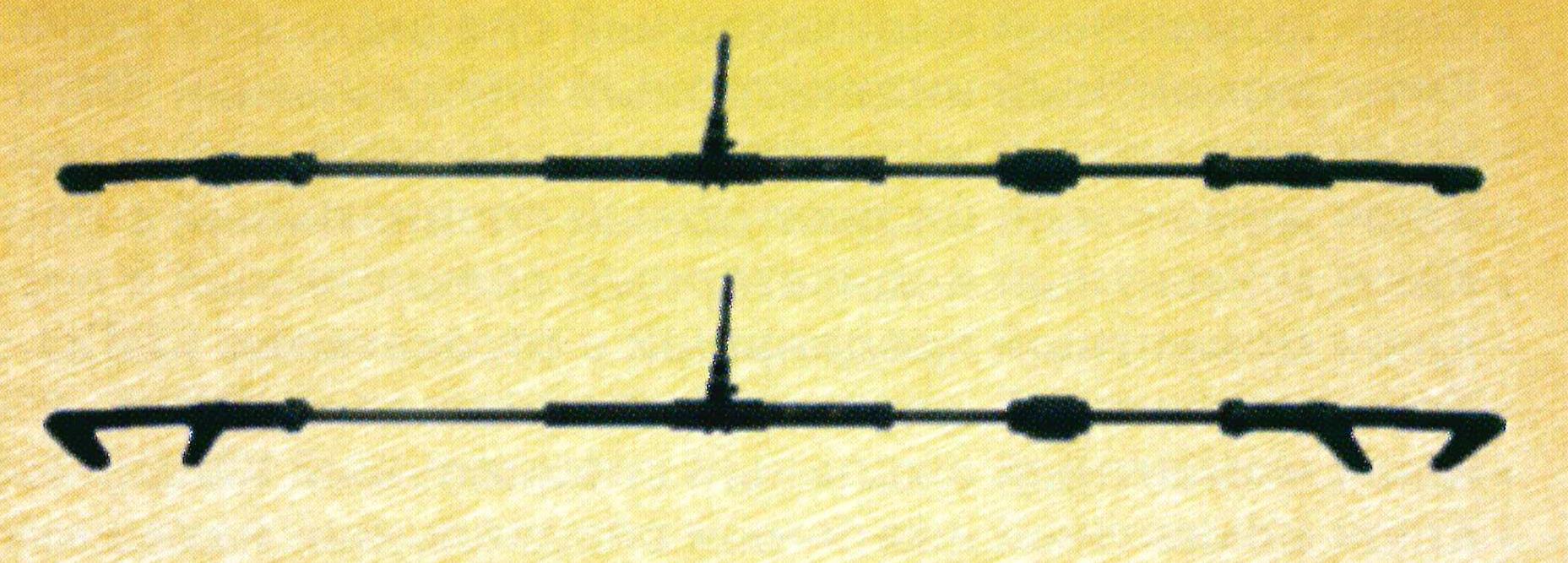

Стяжное приспособление предназначено для перешивки пути на сжатие и растяжение. Приспособление может применяться при односторонней расшивке шпал при сужении колеи, не более расшитых шпал, концов и при расширении колеи, расшитых шпал, только концов. Приспособление рассчитано для работы с рельсами типов Р50, Р65 и Р75, для колеи шириной 1520 мм. и 1524 мм.
Технические характеристики:
|
|
Стяжное приспособление для перешивки пути 1451.000 |
Стяжное приспособление универсальное для перешивки пути СПУ-1 |
|
Назначение |
Перешивка пути с захватом за подошву рельс |
Перешивка пути с захватом за головки или подошву рельс |
|
Расчетное максимальное усилие при растяжении, кг. |
10000+100 |
10000+100 |
|
Расчетное максимальное усилие при сжатии, кг. |
630+25 |
630+25 |
|
Максимальные усилия при сужении рельсовой колеи на, мм.: |
15 |
15 |
|
Максимальные усилия при расширении рельсовой колеи на, мм.: |
6 |
6 |
|
Размер, мм.: |
1930х70х370 |
1930х70х370 |
|
Масса (не более), кг.: |
14 |
16 |
Фаскосъемник ФСП применяется для снятия фасок в стыковых отверстиях 22-36мм. В рельсах всех типов при текущем содержании пути и ремонтно-путевых работах. Конструкция состоит из рамного корпуса с двумя зенкерами с двусторонней заточкой (с одной стороны под отверстие Ø22, с другой – Ø36) и стяжного винта с воротком. ФСП обеспечивает одновременное двустороннее снятие фасок на 1 болтовом отверстии.
Технические характеристики:
Время снятия фасок на 1 болтовом отверстии, сек.: не более 30
Твердость зенкеров, HRC: не менее 59 ед.
Масса, кг.: 2,9
Размер, мм.: 500х105х50
